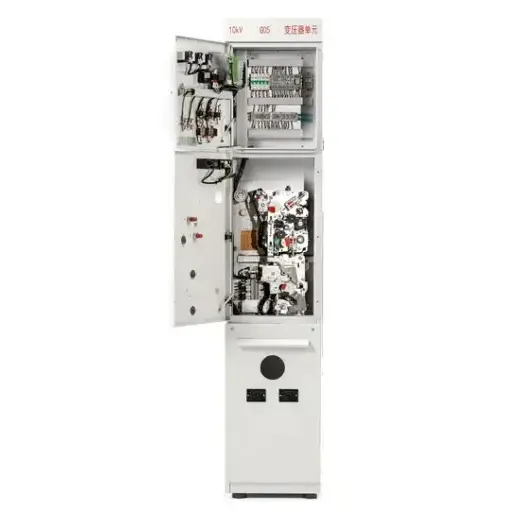

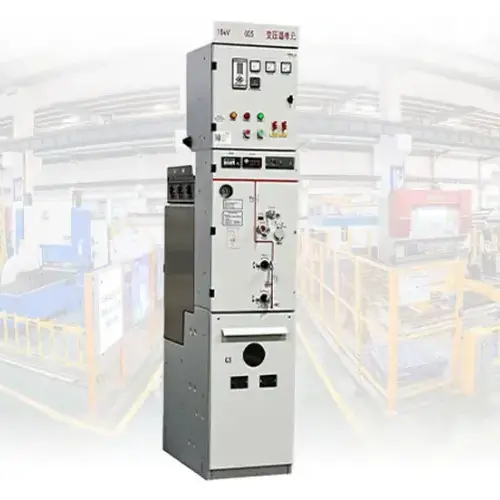

RMU MV HV 絶縁開閉装置パネル (VCB 付き)

それは何ですか？

VCB を備えた RMU MV HV 絶縁開閉装置パネルは、工場で組み立てられた、金属で囲まれた配電デバイスであり、以下の機能を備えています。リングメインユニット（RMU）真空サーキットブレーカー (VCB) テクノロジーによる機能。 RMU によりリング ネットワーク構成が可能になり、電力はどちらの方向からも流れることができ、供給の継続性が確保されます。 VCB は密閉された真空遮断器内に収容されており、障害が発生すると数ミリ秒以内にアークを消滅させます。

RMU (リング メイン ユニット) は、ループ電気ネットワーク用に設計されたコンパクトな開閉装置アセンブリを指します。単一の障害によって下流の負荷全体への電力が遮断されるラジアル配電システムとは異なり、RMU を使用するとリング構成を作成でき、電力はどちらの方向からも流れることができます。 1 つのセクションで障害が発生した場合、そのセクションを隔離するだけで、ネットワークの残りの部分は代替給電から電力を受け取り続けます。

VCB (真空サーキットブレーカー) は、このパネルの保護システムの中心です。密閉された真空遮断器の内部では、障害が発生したときに回路ブレーカーが電気アークを数ミリ秒以内に消すことができます。インタラプタ内には空気や油が存在しないため、アークはほぼ瞬時に消失し、下流の機器への損傷を最小限に抑え、接点の寿命を延ばします。

MV HV 絶縁開閉装置は、この製品が中電圧から高電圧の範囲 (通常 12kV ～ 40.5kV) で動作し、充電部を環境から絶縁するために SF6 ガスまたは固体誘電体の高度な絶縁技術を使用していることを示します。

何ができるの？

1. 配電制御 – 手動または SCADA 経由で回路のオン/オフを切り替えます

2. 障害保護 – 最大 31.5kA の短絡電流を遮断

3. ネットワークの分離 – メンテナンスのために発信ケーブルを安全に接地します

このパネルにより、公益事業、産業プラント、商業ビルは、従業員の絶対的な安全を維持しながら、ほぼゼロのダウンタイムを達成できます。 VCB を備えたすべての RMU MV HV 絶縁開閉装置パネルは、最も過酷な環境でも動作するように設計されています。

製品パラメータ（仕様）

製品の特徴と用途

主な特長

統合された VCB 保護 --- ヒューズ付きの標準 RMU とは異なり、VCB 付きの RMU MV HV 絶縁開閉装置パネルは、フル定格の障害遮断を提供します。真空遮断器はその寿命にわたってメンテナンスを必要としません。

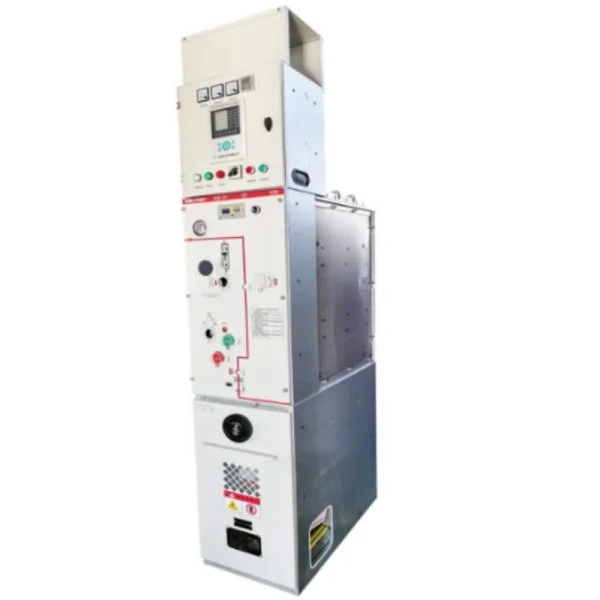

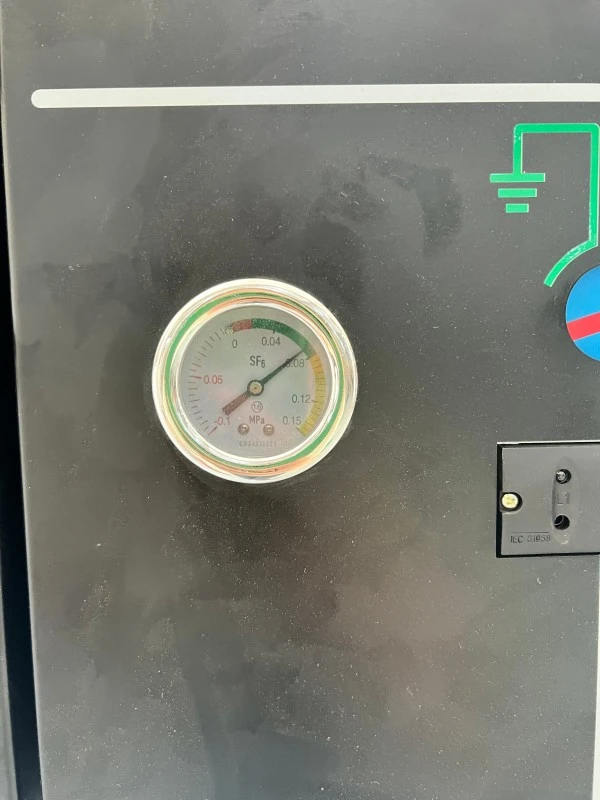

密閉された SF6 絶縁タンク --- すべての通電部は 3 mm のステンレス鋼タンクに収容されており、年間漏れ率は 0.1% 未満です。清掃や絶縁テストは行わず、ほこりや塩霧にさらさないでください。

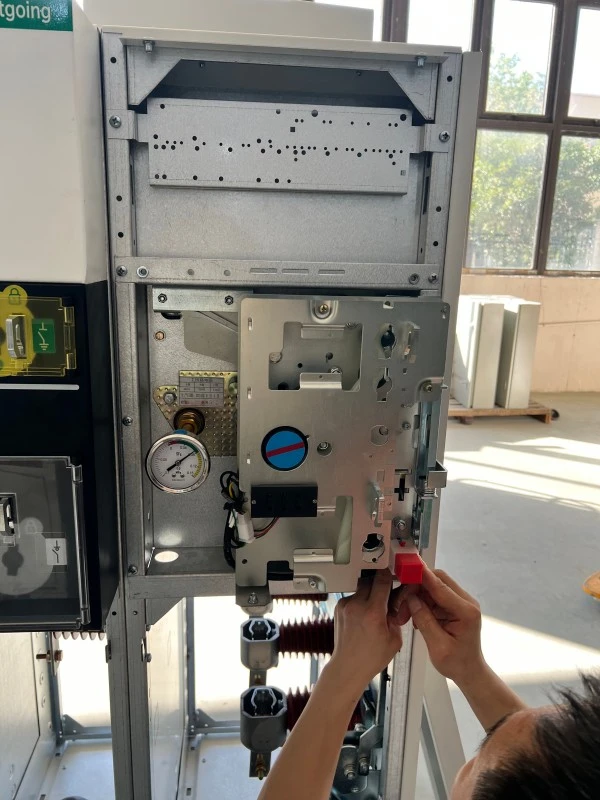

3 ポジション スイッチ ディスコネクターは、誤ったシーケンスを防止するための機械的インターロックを備えた接続、切断、および接地位置を提供します。

内部アーク耐性 --- 高温ガスをオペレーターから遠ざける圧力解放状態で 20kA/1 秒でテスト。

コンパクトな設置面積---気中絶縁開閉装置より占有床面積が 30 ～ 50% 少ないため、スペースに制約のある変電所に最適です。

リモート監視---標準の補助接点とオプションの Modbus または IEC 61850 通信。

アプリケーション

●都市配電（地下変電所、商業施設）

● 風力発電所および太陽光発電所 (振動、極端な温度に耐える)

●産業プラント（鉄鋼、セメント、石油化学）

● データセンター (Tier III/IV 稼働時間要件)

● 鉄道変電所（25kV システム）

● 採掘作業 (粉塵や湿気の多い環境)

機能に関するQ&A

Q: VCB はロード ブレーク スイッチとどう違うのですか?

A: ロード ブレーク スイッチは、通常の負荷電流のみを遮断します。この VCB 付き RMU MV HV 絶縁開閉装置パネルの VCB は、イオン化媒体を使用しない真空遮断器を使用して、最大 31.5kA の故障電流をミリ秒単位で遮断します。

制作内容

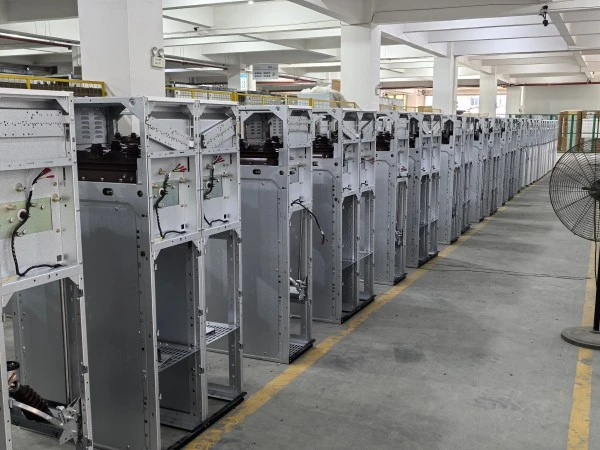

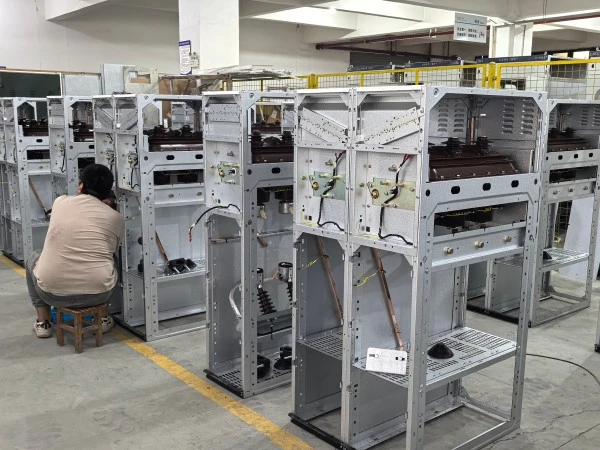

製造工程

● タンク製造 --- 316L ステンレス鋼をレーザーカット、ロボット溶接、X 線検査、0.4MPa で 24 時間の圧力テスト。

●真空遮断器アセンブリ---各遮断器は70kV AC高電圧試験と接触抵抗測定を受けます。

● SF6 処理 --- タンクを 10Pa 未満まで真空にし、SF6 ガス (純度 >99.97%、露点 <-50°C) を充填します。ハロゲンスニファーがすべてのシールをチェックします。

● 試験 --- 機械的耐久性 (1,000 サイクル)、誘電 (70kV/1 分)、部分放電 (<5pC)、および内部アーク (20kA/1 秒) の試験。

品質保証と認証

ルガオパワーを選ぶ理由?

VCB 付き RMU とヒューズ付き RMU の比較

一般に、VCB RMU は、頻繁なスイッチング操作、高度な保護、リモート監視を必要とする中容量および大容量の配電システムに推奨されます。ヒューズ RMU は、比較的安定した負荷を持つ変圧器保護および小規模配電ネットワークのための費用対効果の高いソリューションです。

梱包、配送、アフターセールス

包装

1. VCI フィルムインナーラップ + フォームパッド + 9 mm 合板箱

2.SF6を0.05MPaに減圧して輸送

アフターセールスと保証

1. 保証期間: 試運転から 12 か月、または出荷から 18 か月のいずれか早い方。

2. 適用範囲: 材料/製造上の欠陥、リークに対する SF6 補充 >0.5%/年、VCB 真空損失。

3. 除外事項: 不適切な取り付け、不可抗力、不正な改造、消耗品。

サービス:

1. 無料遠隔トラブルシューティング（24時間対応）

2. スペアパーツは 48 時間以内に発送 (地域の倉庫)

3. 延長保証あり（2年、3年、5年）

よくある質問

Q1: 型式試験レポートと FAT は提供できますか?

A: はい。 IEC タイプのテストレポートが入手可能です。浙江省の工場での工場受け入れテストは大歓迎です。お客様の費用負担で第三者検査 (SGS、BV) が利用可能です。

Q2: 保証請求は国際的にどのように処理されますか?

A: 写真/ビデオを電子メールで送信してくださいlugaoteam@lugaoelectric.com。 24時間以内に遠隔診断します。保険の対象となる欠陥については、無償で交換部品をお送りいたします。

Q3: この VCB 付き RMU MV HV 絶縁開閉装置パネルの予想耐用年数はどれくらいですか?

A: SF6 タンクとバスバー: 30 年。 VCB インタラプタ: 10,000 回の動作または 30 年。機構のオーバーホール：15～20年。総耐用年数: 適切なメンテナンスを行った場合は 25 ～ 30 年。

Q4: どのような支払い条件を受け入れますか?

A: 初めてのお客様: 30% T/T アドバンス、70% 出荷前。確立された顧客: 20% T/T + B/L コピーに対して 80%。一目でL / Cを受け入れます。

Q5: VCB を備えた RMU MV HV 絶縁開閉装置パネルは高地でも使用できますか?

A: 標準設計 ≤2000m。高地バージョン (沿面距離の増加、SF6 圧力の増加) は最大 3500 m まで利用可能です。 3500m を超えるカスタムエンジニアリング。
