環境に優しいガス断熱RMU

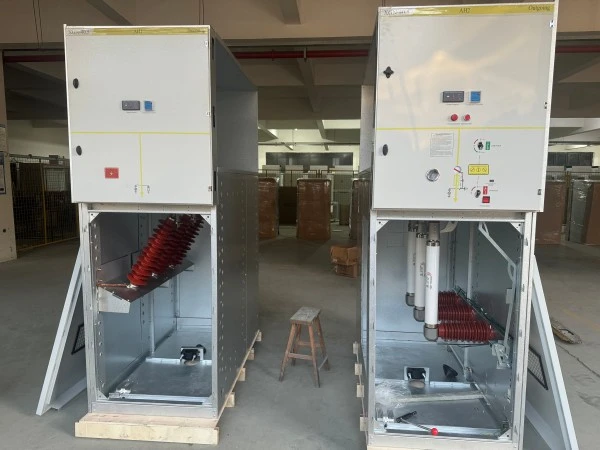

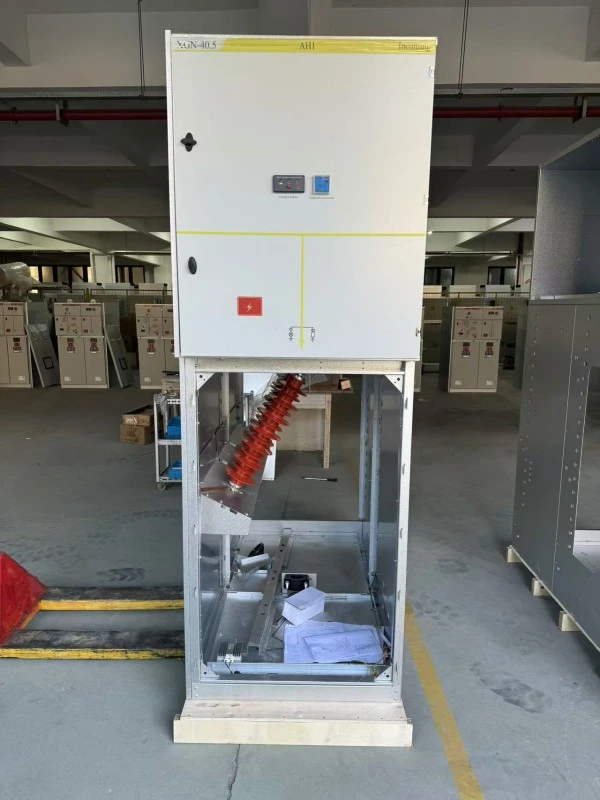

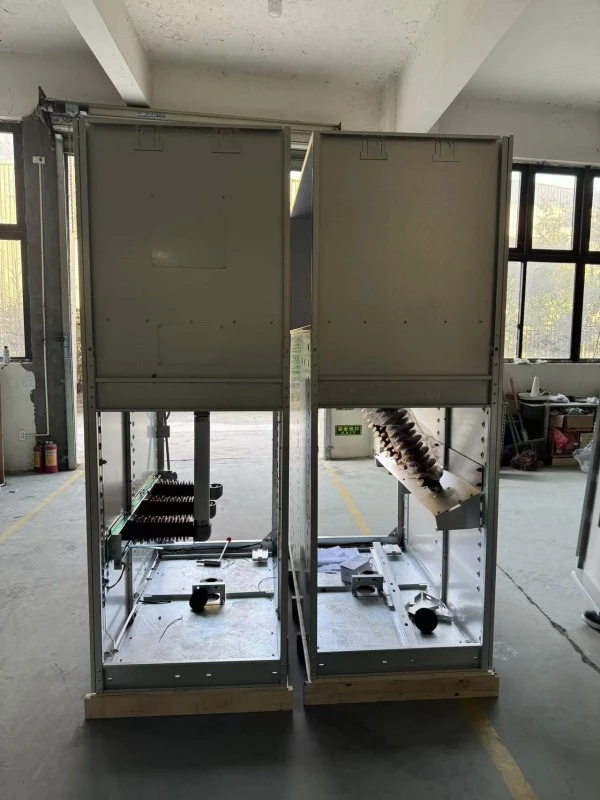

環境に優しいガス断熱材RMU（リング本体) は、工場で組み立てられた密閉型の金属密閉型中圧開閉装置 (最大 24kV) で、主な絶縁および消弧媒体として純粋な SF6 の代わりに環境に優しい混合ガスを使用します。高い地球温暖化係数 (GWP = 23,500) を持つ従来の SF6 RMU とは異なり、現在の EU 参照データによれば、SF6 の GWP は約 24,300 です。 Lugao Power の eco-RMU は、合成空気、N₂/SF₆ ブレンド (SF6 含有率 10% 未満)、またはフルオロケトン ベース (C5-FK) ガスのいずれかを利用します。これらのガスは非毒性、不燃性であり、GWP は純粋な SF6 の 23,500 と比較して、1 (合成空気の場合) または 600 (C5-FK) 未満です。

製品の利点

選ぶ理由鹿皓パワーのエコガス RMU は SF6 の代替品ですか?

製品の特徴

機能リストと技術的な説明

制作内容

鹿皓パワー によるエコガス RMU の製造方法

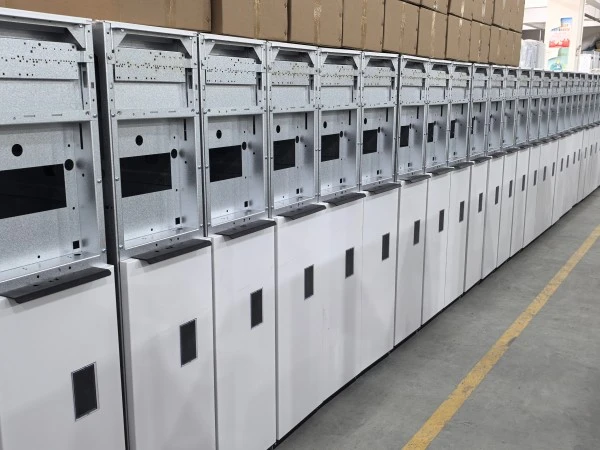

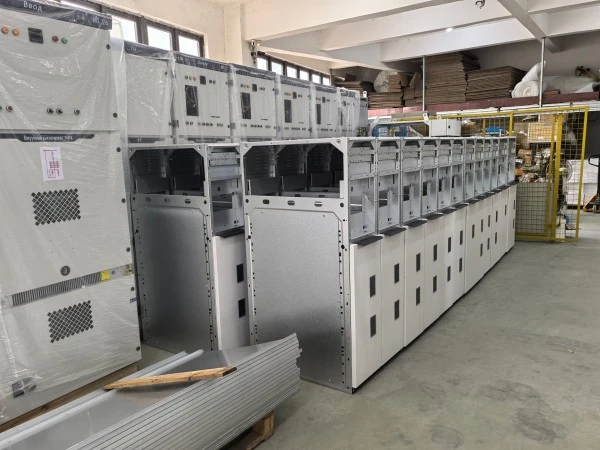

環境に優しい各ガス断熱 RMU は、中国の温州にある ISO 9001:2021 および ISO 14001 認定施設で製造されています。製造プロセスは、SF6 生産ラインとは異なり、特にエコガスの取り扱いに適応しています。

段階的な製造プロセス

1. タンクの製作

● 3 mm ステンレス鋼 (AISI 304) – レーザー切断、ロボットによる曲げ、自動 MIG プロセスによる溶接。

● 100% ヘリウム漏れ検出: タンクが真空チャンバーに浸漬されています。ヘリウムスプレーテスト - リークレート <1×10⁻⁶ mbar・L/s (IEC 要件より 20 倍厳格)。

2. 部品の組み立て

●クリーンルーム内で組立られた3ポジションスイッチ機構(クラス100,000)です。

● 銅接点は銀メッキ (厚さ 15μm) – 低い接触抵抗 (<30μΩ) を保証します。

● シャッター機構 - ステンレス鋼、カム駆動。

3.真空処理

● タンクを真空下 (<10 Pa) で 80°C に 8 時間加熱 – 水分を除去します (目標 <10ppm)。

●内部結露や絶縁破壊を防止します。

4. エコガス充填

●専用混合ステーションで混合ガスを調製（精度±1％）。

● C5-FK ブレンドの場合: C5-FK (フルオロケトン) + CO₂ + O₂ (微量)。

●充填圧力：20℃相対0.04MPa。

● 各タンクにはシリアル番号が付けられ、ガス成分ラベルが付いています。

5. 最終電気テスト

●電源周波数耐量：42kV/1min(12kV台)。

●雷インパルス:75kVピーク(1.2/50μs)。

● 部分放電: 1.2Ur で <5pC (12kV = 14.4kV 試験電圧)。

●接触抵抗測定：試験成績書に記載。

● 機械的動作テスト: 50 回の開閉サイクル - ガス圧の変化なし。

6. インターロックの検証

● すべての機械的インターロックはゲージピンを使用してテストされ、力の測定が記録されています。

7. 包装

●ガス充填ユニットはバルブの輸送用キャップで密閉されています。

●圧力計は発泡カバーで保護されています。

品質管理のマイルストーン

アフターサービスと保証

保証期間：

試運転日から 12 か月、または出荷日から 18 か月（どちらか早い方）。

保証対象:

1. 機械部品全般（スイッチ機構、インターロック、アーススイッチ、表示器）

2. ガスタンクの完全性 (製造上の欠陥による漏れ)

3. 一次および二次連絡先

4. エコガス組成（工場充填が証明書と異なる場合）

5. 圧力計と密度モニター

対象外:

1. 不適切な保管または設置による損傷 (ユニットの落下など)

2. 過酷な環境（化学プラントなど）による外部腐食

3. 自然現象（地震、洪水、落雷）

4. 消耗品（ヒューズ、表示灯、電池）

よくある質問

Q1: 環境配慮型ガス断熱 RMU には具体的にどのようなガスが使用されていますか?

A: Lugao Power には 2 つのオプションがあります。

● オプション A (エコノミー): N₂ + 10% SF₆ ブレンド – GWP ≈ 2,350 (それでも純粋な SF₆ より 90% 低い)。

● オプション B (グリーン プレミアム): C5-FK (フルオロケトン) + CO₂ + O₂ – GWP < 600、PFAS なし、高 GWP SF₆ 絶縁ガスへの依存を削減したいプロジェクトに適しています。

どちらも非毒性、不燃性であり、IEC 62271-200 によって承認されています。

Q2: ガス性能はSF6と同じですか?

A: はい、同じ使用圧力 (0.04 ～ 0.05 MPa) では、絶縁耐力と消弧能力は同等です。当社の環境に優しい RMU は、SF6 ユニットと同じタイプのテスト (42kV 耐性、20kA 短絡発生、および 50 回の機械的操作) に合格しています。

Q3：ガスが漏れたらどうなりますか？労働者にとって危険ですか？

A: エコガスは無毒です (アーク放電下で有毒な副産物を生成する可能性がある SF6 とは異なります)。ただし、密閉された空間で大規模な漏れが発生すると、酸素が置換される可能性があります。 Lugao Power の RMU には低圧アラームが含まれています。作動した場合は、入る前に部屋を換気してください。ガス自体は少量であれば吸い込んでも安全です (CO₂ 消火器の放出と同様)。

Q4: 必要に応じて、現地でガスを補充できますか?

A: タンクは一生密閉されています。通常の状態 (リーク率 <0.1%/年) では、補充する必要はありません。ただし、バルブが損傷した場合、Lugao Power は正確なガス混合物の詰め替えキットを提供します。ローカル SF6 の使用はお勧めしません。環境保護の目的に反することになります。

Q5: 環境に優しいガス断熱材 RMU は SF6 より高価ですか?

A: 混合ガスと専用の生産ラインのため、初期購入コストは約 8 ～ 12% 高くなります。しかし：

1. 将来の SF6 回収コストを回避できる

2. グリーンビルディング税制優遇措置を受ける資格がある (シンガポール、EU など)。

3. 多くの電力会社は現在、調達スコアリングにおいて SF6 フリーの開閉装置に割増料金を支払っています。

4. 20 年のライフサイクルにわたって、Lugao のエコ RMU はコストが中立か、より安価です。

Q6: この RMU はどのような認定を取得していますか?

A: 完全な IEC 62271-200 タイプのテスト (KEMA 認定)。追加：

●ISO14001（製造環境マネジメント）

●CEマーキング対応

● 中国 GB/T 3906

Q7: 既存の SF6 RMU パネルをエコガスで改造できますか?

A: いいえ、ガス処理システム、シール、圧力設定が異なります。しかし、ルガオパワーのガス絶縁RMUほとんどの標準的な SF6 RMU と同じ外形寸法とバスバー間隔を持っています。これにより、土木工事を行わずに「ドロップイン」交換が可能になります。

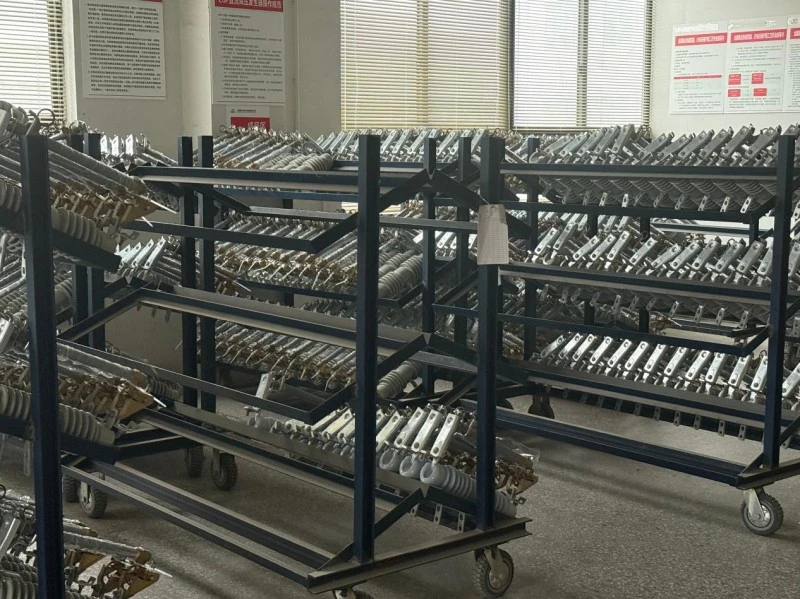

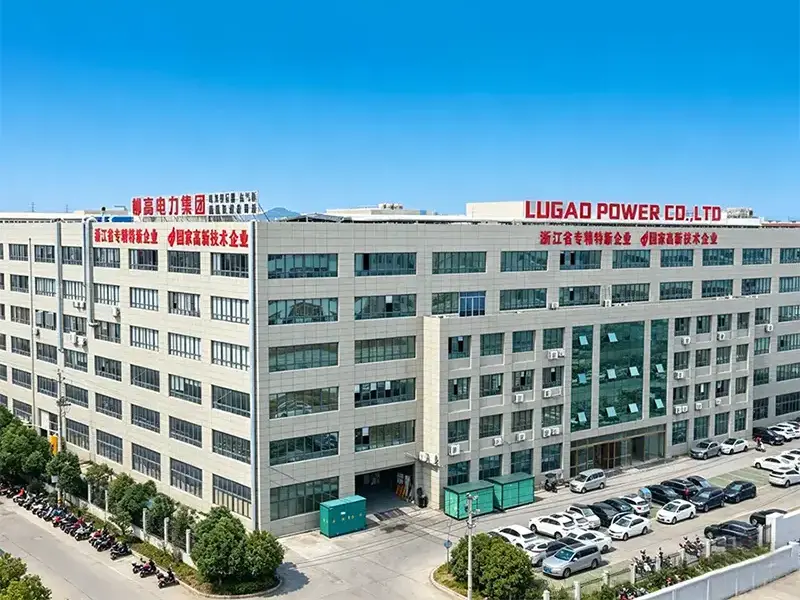

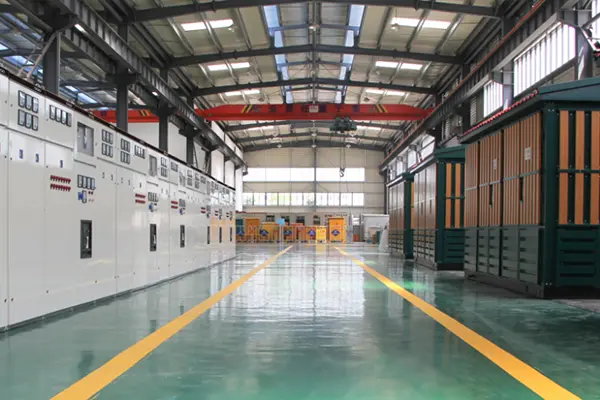

鹿皓工場
