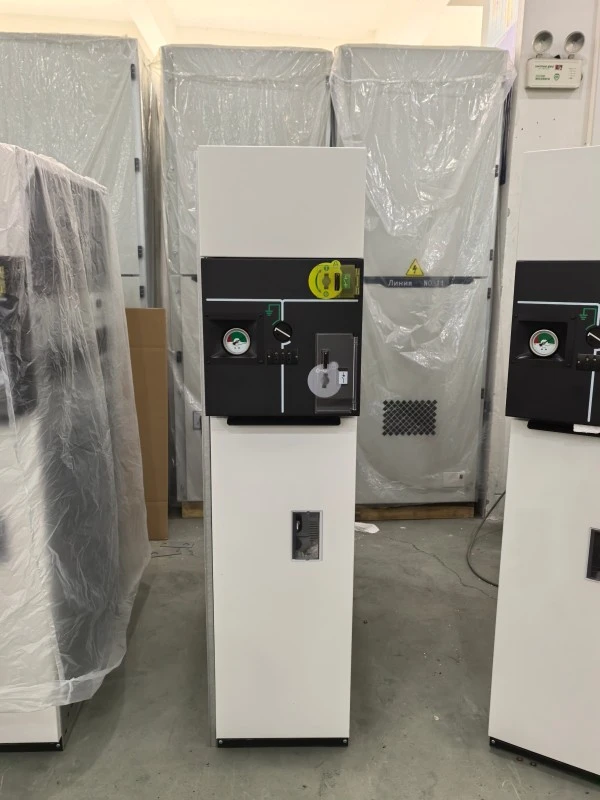

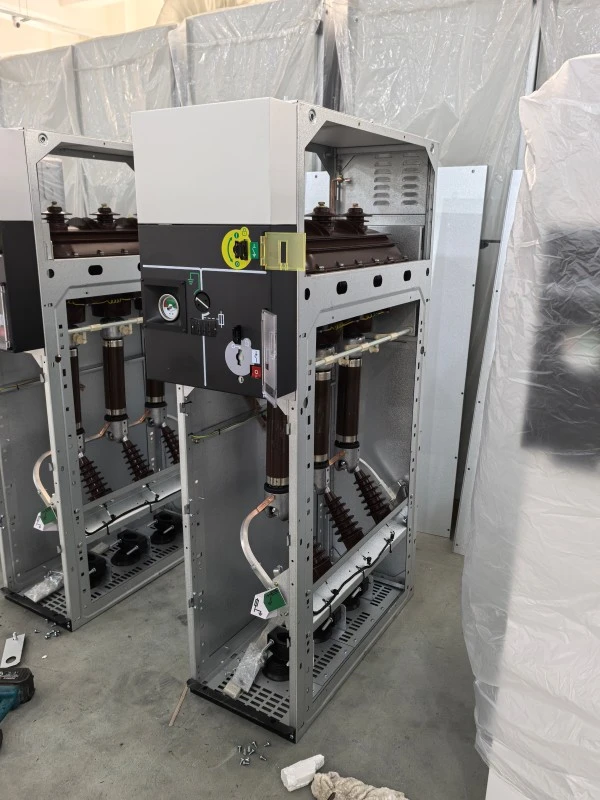

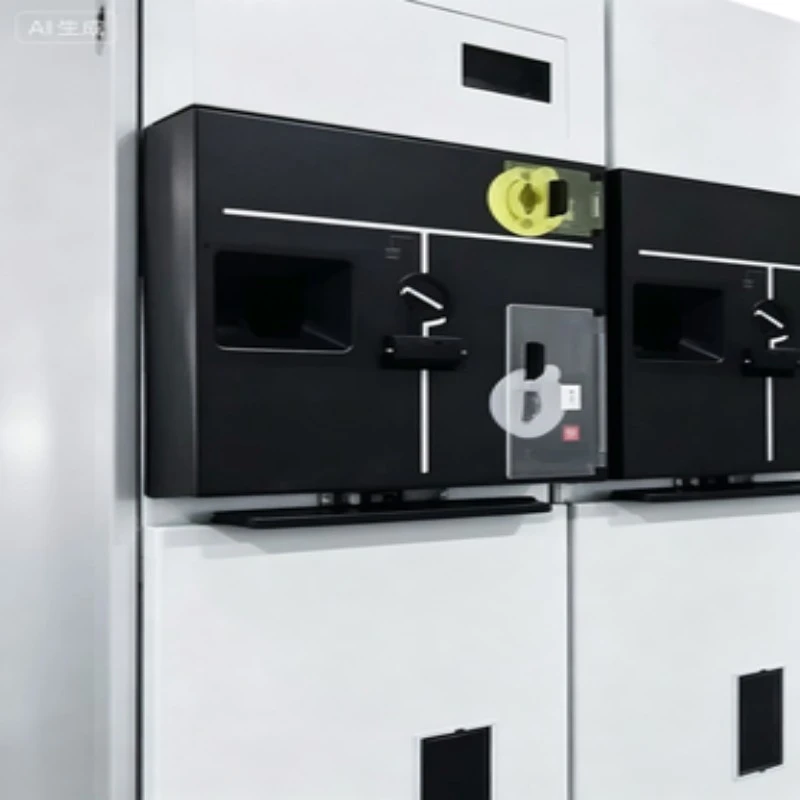

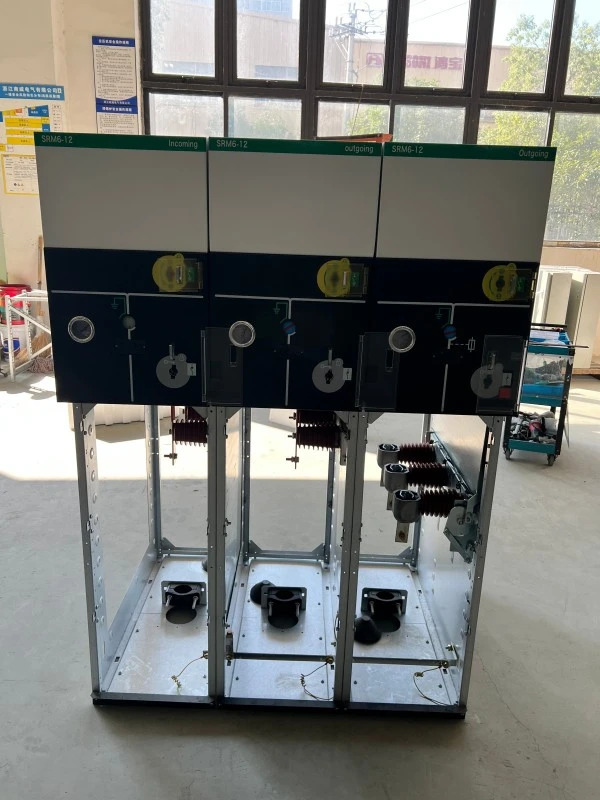

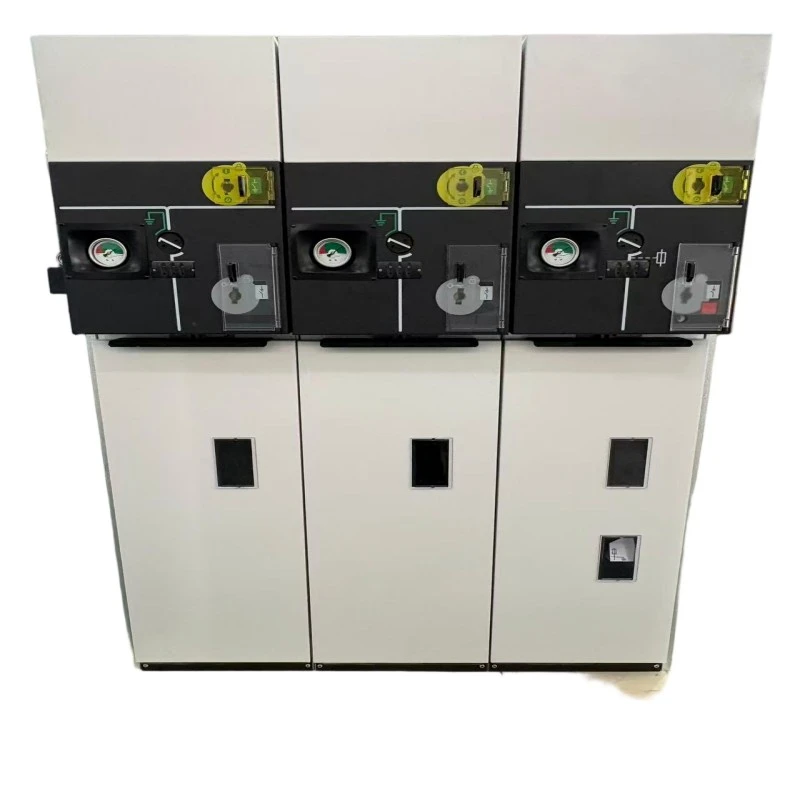

低ガスインターロックシステム金属封入RMU

低ガスインターロックシステム金属密閉RMU（リング本体) は、中電圧配電ネットワーク (最大 24kV) 用に設計された、工場で組み立てられ、型式試験済みの開閉装置です。 SF6 絶縁または SF6 フリーのガス技術と、機械的および電気的な低ガス圧インターロック システムを組み合わせています。

機能:

RMU は、リング ネットワーク内の変圧器とケーブル回路を安全に接続、分離、保護します。 「低ガスインターロックシステム」は、内部ガス圧力が安全閾値を下回ると自動的に動作（閉鎖または接地）を防止し、不十分な絶縁耐力による内部アーク発生のリスクを排除します。金属で囲まれた構造により、堅牢な物理的保護と電磁シールドが提供されます。

主な機能:

●負荷の投入・遮断

●インターロック付きアーススイッチ操作

●故障電流保護（ヒューズまたはリレー付き）

●ガス圧低下警報とロックアウト

● 金属筐体下の目に見える絶縁

Lugao Power のすべての低ガス インターロック システム金属密閉型 RMU は、IEC 62271-200 および GB/T 3906 規格に準拠しており、スマート グリッドへのシームレスな統合を保証します。

製品パラメータ（仕様）

製品の特徴と用途

主要な機能 (Q&A セクション付き)

特長1：低ガス圧連動機構

ガス濃度が不十分な場合の閉鎖または接地を防ぎます。

機械的ロック + 補助接点による RTU へのフィードバック。

特長2：金属密閉完全密閉タンク

レーザー溶接を施したステンレスタンク。

外部に露出した充電部はありません。

特徴3：機械・電気一体型インターロック

●ロードスイッチ～アーススイッチ～前面カバー連動チェーン。

キーロックと南京錠の規定。

特徴4：コンパクト＆モジュラー設計

1台あたりの幅はわずか375mm。

両側に拡張可能。

特長5：メンテナンスに優しいガスシステム

セルフシールバルブ;低圧ゾーンが赤色でマークされたガス圧力計。

アプリケーション

1. 二次配電網（住宅・商業施設）

2. 風力・太陽光発電の集電所（環境適応性）

3. EV充電ハブ配電室

4. データセンターのバックアップ フィーダー

5. 産業プラントのリングネットワーク

Q&A---製品機能の詳細

Q1: ガスインターロックが低いと通常の動作速度に影響しますか?

A: いいえ。通常の圧力下では、インターロックは透明です。ガス漏れ（シールの劣化などによる）が発生した場合にのみ、ロックがかかります。通常は 10 年以上経過します。ルーチンの切り替え中に遅延がゼロになります。

Q2: 一般的なガス補充間隔はどれくらいですか?

A: SF6 バージョンの場合、通常の条件下で 20 年を超えます。ガス低下インターロックにより、危険レベルのかなり前にアラームがトリガーされるため、計画的なメンテナンスが可能になります。

Q3: 低ガスインターロックシステムの金属密閉型 RMU はスマートグリッドオートメーションに適していますか?

A: もちろんです。各ユニットには、低ガス警報、ロックアウトステータス、スイッチ位置用の補助接点が備わっており、RTU を介して IEC 61850 と互換性があります。

制作内容

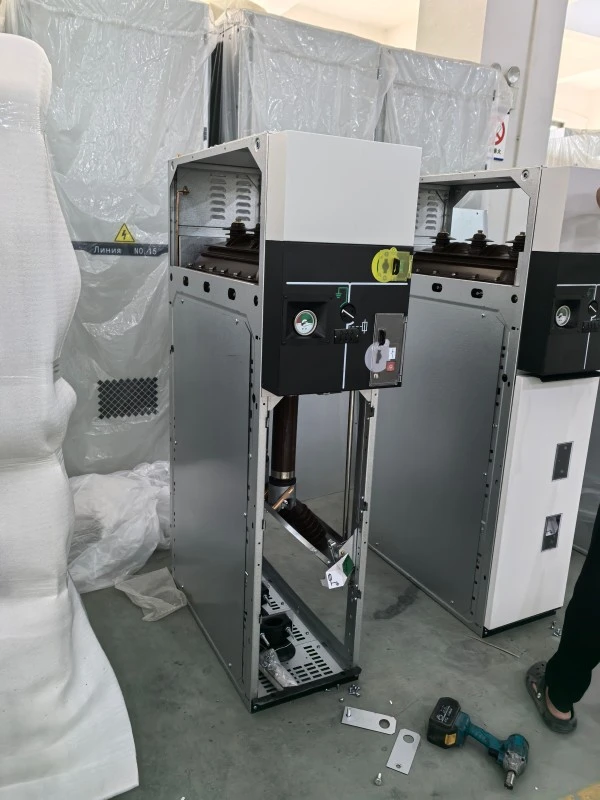

製造工程

●Lugao Power Co., Ltd.が各低ガスインターロックシステム金属封入を生産RMUクラス100,000のクリーンルームでガス充填。主な製造手順:

1. タンクのレーザー切断とロボット溶接 --- ヘリウム漏れテスト (<1×10⁻⁶ mbar・L/s)。

2. 真空乾燥と脱気 --- 水分含有量 ≤ 10ppm。

3. 機械的インターロックアセンブリ---5000サイクル耐久テスト。

4. 低ガスインターロック校正 --- 高精度圧力スイッチとカム機構を使用します。

5. 最終電気テスト --- 電源周波数耐性 (12kV ユニットの場合は 42kV/1 分)。

6. 固有のシリアル番号 --- 原材料証明書まで追跡可能。

品質管理

すべての RMU は、IEC に準拠した 100% 工場受け入れテスト (FAT) を受けます。

●フローガスインターロック機能は正常、警報、ロックアウトの3圧力点で検証されています。

部分放電測定は 1.2Ur で <5pC。

認証と品質保証

Lugao Power Co., Ltd.を選ぶ理由

● 高圧開閉装置の分野で 15 年以上。

● ライフサイクル サポート - スペアパーツは 10 年間保証されます。

● カスタム エンジニアリング – リモート低ガス監視、ヒーター、または CT を追加します。

「Lugao から低ガス インターロック システムの金属密閉型 RMU を購入すると、製品だけでなく、ネットワークの安全性におけるパートナーも手に入れることができます。」

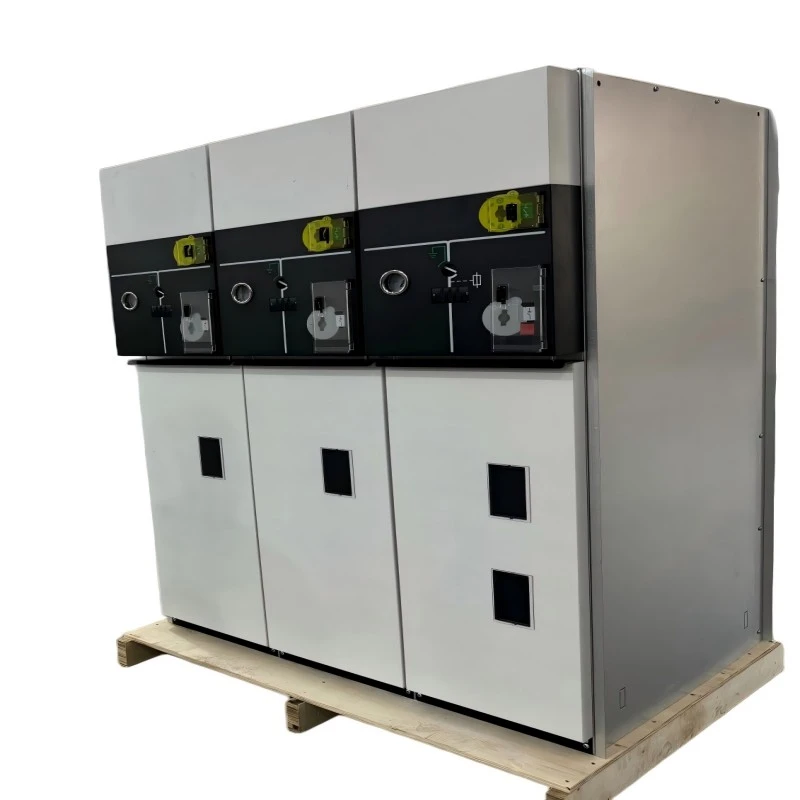

梱包と配送

包装

1. 個別 RMU: 帯電防止 PE 袋 + 乾燥剤に密封されています。

2. クッション性: 木枠内の 30mm EPE フォーム。

3. 外箱：熱処理合板（輸出用ISPM-15準拠）。

4. マーキング: 壊れやすい、重心、ガス充填ラベル、インターロック警告。

配達

1.港：上海/寧波。

2. リードタイム: 標準 630A ユニットの場合は 25 営業日 (サンプル注文は 15 日)。

3. 出荷書類: パッキングリスト、コマーシャルインボイス、船荷証券、テストレポート、インターロック校正証明書。

ガス輸送メモ

SF6 またはエコガスが充填されたユニットは、UN 3166 (ガスを使用する機械) に基づいて「非危険物」として出荷されます。すべてのバルブは密閉され、保護されています。

よくある質問

Q1: 低ガスインターロックシステム金属密閉型 RMU の保証期間はどのくらいですか?

A: Lugao Power では、試運転日から 12 か月、または出荷から 18 か月 (いずれか早い方) を提供します。低ガスインターロック機構は5年間保証されます。

Q2: 緊急時にガス低下インターロックを回避できますか?

A: ノーバイデザインです。バイパスは安全性を損なうことになります。代わりに、30 分以内に圧力を回復できる一時的なガス補充キットを提供します。常にロックアウトとタグアウトに従ってください。

Q3: 設置トレーニングはありますか?

A: はい。 10台以上のご注文の場合は、リモートビデオガイダンスを無料で提供し、オンサイトトレーニングを提供します。

Q4: 設置前に低ガスインターロック機能を確認するにはどうすればよいですか?

A: ガス濃度モニターのテストポートを使用してください。ゆっくりとガスを放出します。警報しきい値 (0.03MPa) になると警報リレーが聞こえます。ロックアウト閾値（0.02MPa）ではスイッチ操作軸が機械的にブロックされます。これは当社の工場ビデオで実証されています。

Q5: この RMU は SF6 フリーガスと互換性がありますか?

A: はい。 Lugao Power は、N2/SF6 混合物 (70%/30%) または C4-FN ベースのガスを使用した低ガス インターロック システムの金属封入 RMU を提供します。 （ガス媒体とインターロックのしきい値は、選択した断熱システムに応じて設定されます。）インターロック圧力のしきい値は、ガスの種類ごとに再計算されます。
