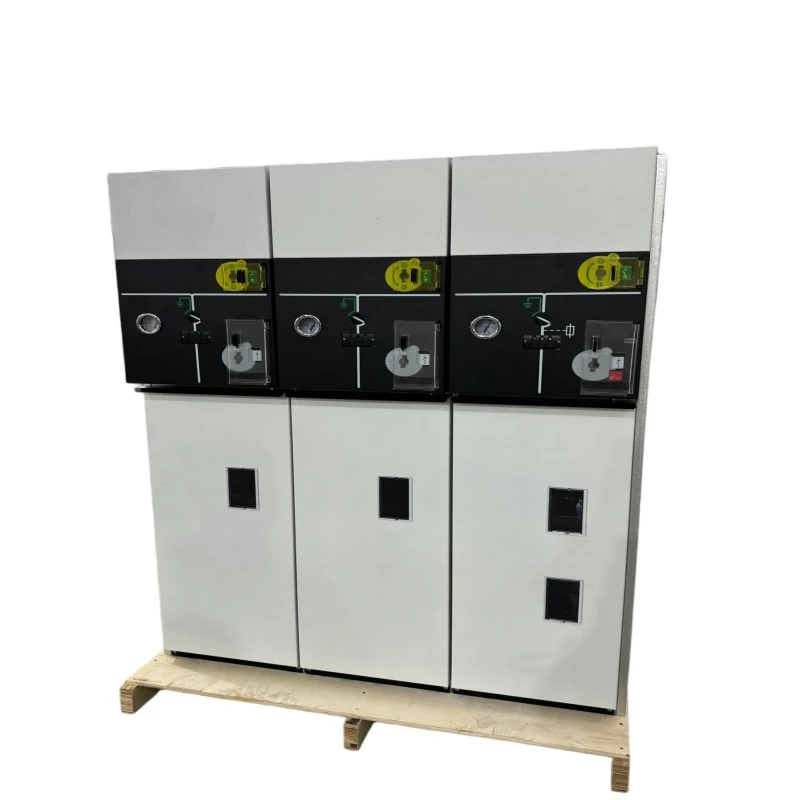

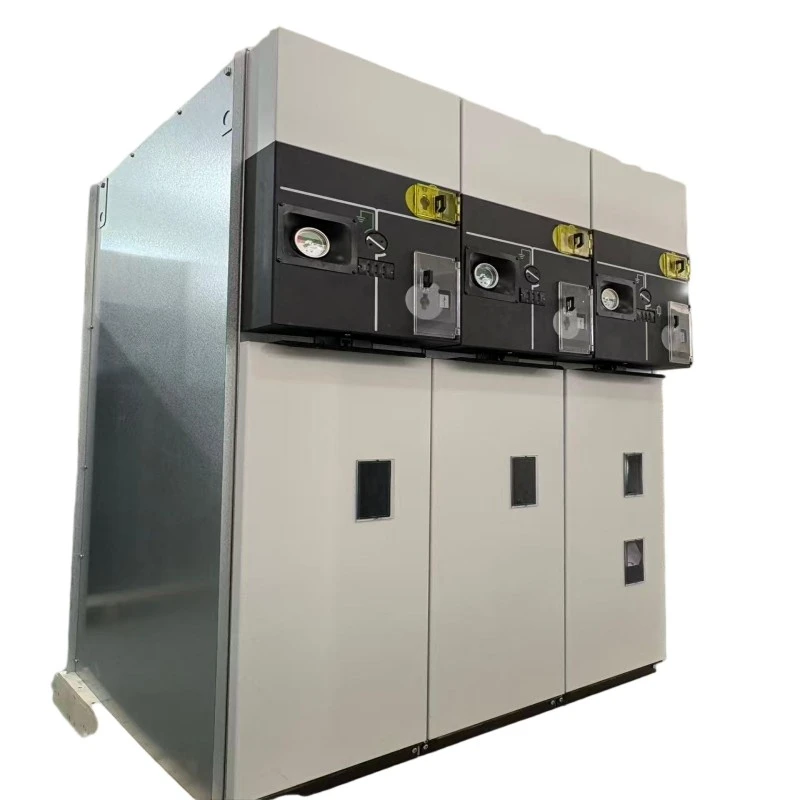

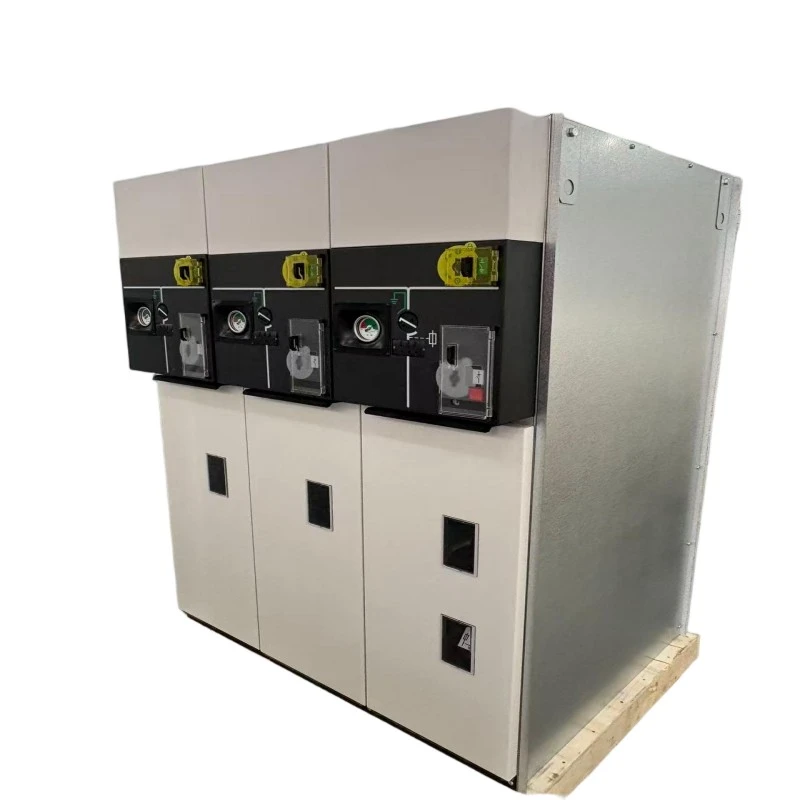

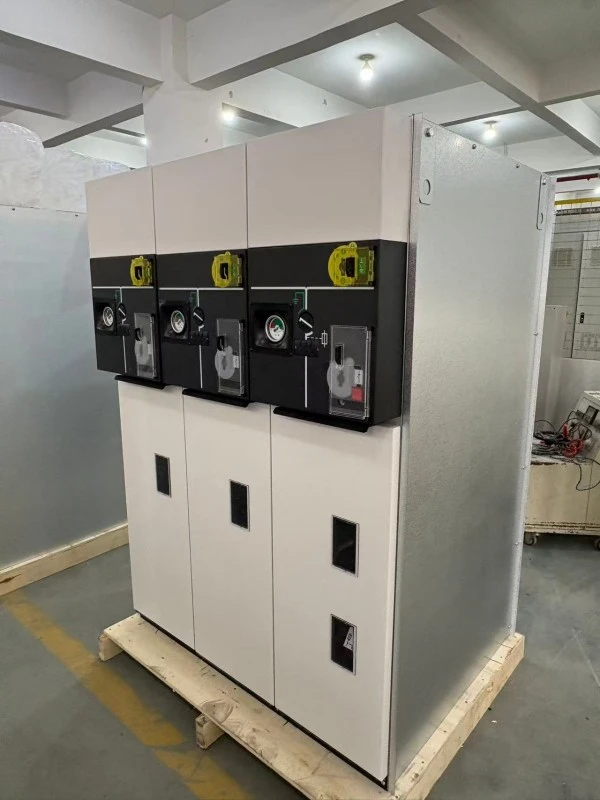

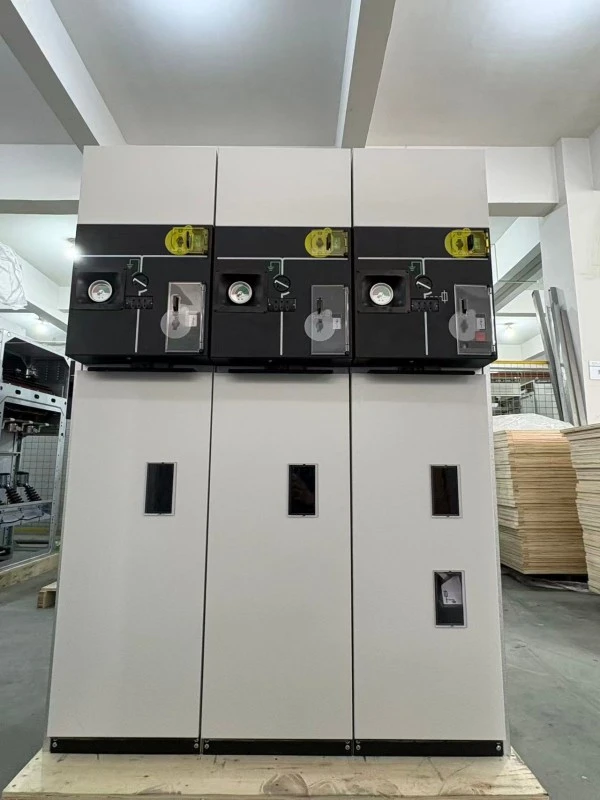

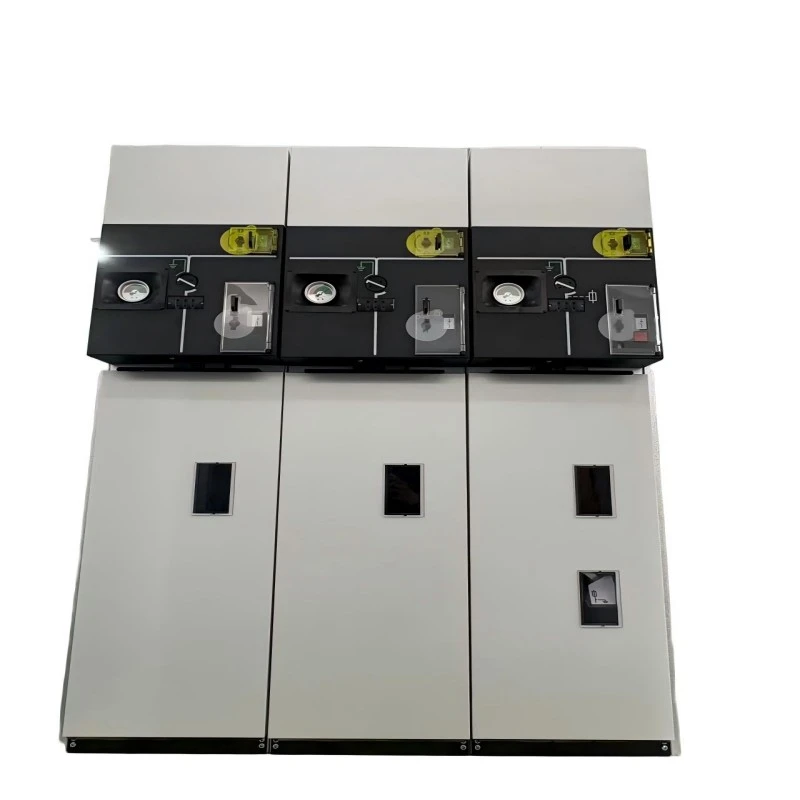

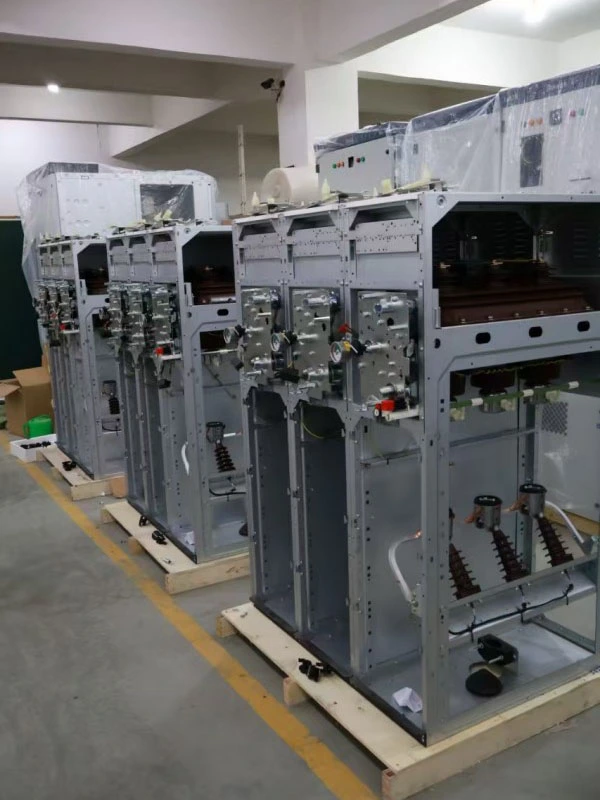

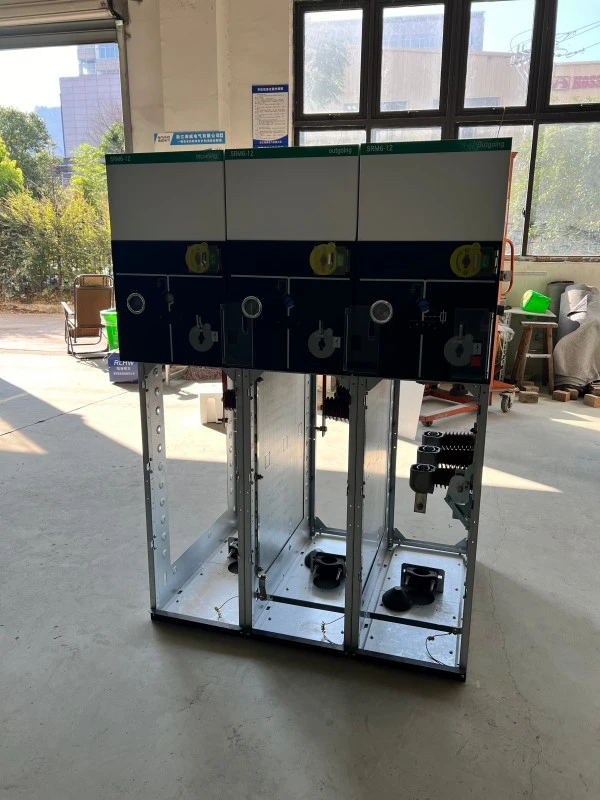

HXGN 空気絶縁シールリング本体

「H」 — ボックス型エンクロージャ、

「X」 - リングネットワーク、

「G」 — 空気絶縁、

「N」 — 屋内

HXGN 空気絶縁シールリングメインユニットの金属密閉開閉装置は、6kV ～ 24kV リングメインおよびラジアル配電システム用に設計されています。とは異なりSF6絶縁RMU では、このユニットは主な誘電体媒体として空気を使用し、すべての通電部分は密閉された防塵金属キャビネット内に密閉されています。

それは何をするのですか？

1. 二次配電の電力ループを接続および分離します

2. 負荷遮断スイッチとヒューズの組み合わせにより配電変圧器を保護

3. 安全なメンテナンスのために目に見える絶縁ギャップを提供します

4. ガス絶縁開閉装置の経済的な代替品として機能します。

HXGN 空気絶縁シールリングメインユニットは、以下の用途で広く使用されています。SF6ガス目に見える切断が頻繁に必要な場合、または予算の制約により、安全性を損なうことなく実証済みのシンプルなテクノロジーが優先される場合は、使用が制限されます。

製品説明

当社の HXGN 空気絶縁シールリング メイン ユニットは、変電所、産業プラント、商業ビル、地方の配電ネットワークの屋内設置用に設計された次世代の空気絶縁リング メイン ユニットです。定格電圧範囲は 6kV ～ 24kV、定格電流は主母線で 630A、ヒューズ保護変圧器回路で 125A です。

主要な技術的特徴:

1. 最適化された相間隔と断熱バリアによる空気断熱

2. 密閉エンクロージャ設計 (IP3X または IP4X) で塵やネズミの侵入を防ぎます。

3. 目に見えるブレークを備えた 3 ポジションのロード ブレーク スイッチ (閉/開/接地)

4. 変圧器用の統合電流制限ヒューズ保護 (最大 125A)

5. フィーダー保護用のオプションの真空サーキットブレーカーモジュール

6. 誤操作を防ぐメカニカルインターロック

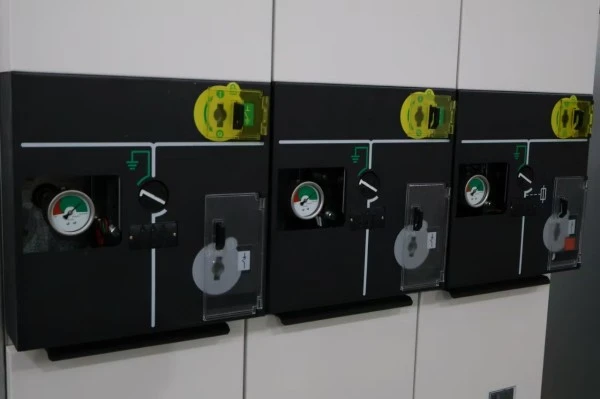

7. 明確な位置表示を備えたフロントパネルの模倣バス

HXGN 空気絶縁シールリングメインユニットは、透明で点検しやすい設計になっており、ロードスイッチの開位置をオペレータが視覚的に確認できるため、メンテナンスやロックアウト/タグアウト手順で重宝されます。設置または廃止の際に特別なガス処理装置は必要ありません。

製品パラメータ（仕様）

製品の特徴と用途

主な特長

●SF6フリーで環境に優しい---断熱媒体として空気のみを使用し、温室効果ガスを排出しません。

● 目に見える遮断 --- 負荷遮断スイッチは明確に見える絶縁ギャップを提供し、安全手順を簡素化します。

● ほこりや齧歯動物から密閉 --- エンクロージャは IP3X または IP4X に適合し、空気絶縁開閉装置の故障の一般的な原因を防ぎます。

● コンパクトな設置面積 --- ユニット幅は通常 500 --- 600 mm で、スペースに制約のある屋内変電所に適しています。

● 費用対効果が高い --- SF6 または固体絶縁 RMU と比較して初期投資が低くなります。

● 簡単なメンテナンス --- ガス圧の監視やガスの補充は必要ありません。目視検査と接点のクリーニングのみ。

●インターロックの安全性---機械的インターロックにより、ロードスイッチが閉じているときにアーススイッチが閉じるのを防ぎます。

アプリケーションシナリオ

● 地方および町の電力網

●産業施設・・・工場、鉱山現場、セメント工場（防塵機能付）。

●商業ビル・・・ショッピングモール、オフィス複合施設、ホテル

● 中小規模の変電所 --- 6kV-24kV 配電ノード

●再生可能エネルギー---小水力、バイオマス、分散型太陽光（屋内設置）

● 改修プロジェクト --- 時代遅れの空気絶縁開閉装置を最新の密閉型ユニットに置き換える

Q&A

Q1: HXGN 空気断熱シールリング メイン ユニットは、セメント工場や穀物サイロなどの粉塵の多い環境でどのように機能しますか?

A: 素晴らしいですね。 HXGN 空気絶縁シールリング メイン ユニットは、標準で IP3X 定格 (IP4X オプション) の完全密閉エンクロージャを備えており、2.5mm または 1mm を超える粉塵粒子が侵入することはありません。これにより、開放型気中絶縁開閉装置によく見られるトラッキングやフラッシュオーバーを防止します。粉塵の多いエリアには IP4X バージョンを使用し、外部キャビネットを定期的に清掃することをお勧めします。

Q2: 湿気の多い沿岸地域での空気断熱は信頼できますか?

A: はい、適切なデザインであれば可能です。当社の HXGN 空気絶縁シールリング メイン ユニットは、疎水性絶縁バリアを使用しており、沿面距離は 240mm (12kV の場合) および 360mm (24kV の場合) に延長されています。さらに、密閉された筐体により湿気の多い空気の循環が防止され、オプションの結露防止ヒーターをケーブル コンパートメントに取り付けることができます。当社は、年間湿度が 90% 以上の南部沿岸州に数百台のユニットを導入することに成功しました。

Q3: この製品は SF6 絶縁 RMU とどう異なりますか?

A: SF6 RMU はよりコンパクトで完全に密閉されていますが、ガス処理が必要であり、初期費用が高くなります。 HXGN 空気絶縁シールリング メイン ユニットは大型ですが、以下の機能を備えています。

● 初期購入価格が低い (構成やプロジェクトの要件にもよりますが、通常、同等の SF6 絶縁ソリューションよりも初期投資が低くなります)。

●ガス漏れの心配がありません。

● 断線が見えるのでメンテナンスが安全

● 廃止措置と廃棄が容易

スペースに極端な制約がなく、ライフサイクル コストと環境への影響が低いことを優先するお客様にとって、HXGN は理想的な選択肢です。

Q4: HXGN RMU と互換性のあるヒューズは何ですか?

A: 当社のヒューズコンパートメントは、標準の DIN 43625 または BS 2692 高電圧電流制限ヒューズを受け入れます。当社は、お客様の変圧器保護要件 (通常 6.3A ～ 125A) に適合するヒューズを提供できます。ヒューズ打撃ピンの動作は、単相故障保護のための 3 ポジション スイッチに機械的にリンクされています。

制作内容

筐体と密閉性

HXGN 空気絶縁シールリング メイン ユニットは、厚さ 2.0 mm の冷間圧延鋼またはオプションのステンレス鋼エンクロージャを備え、静電粉体塗装 (最小厚さ 80 μm、RAL 7035 ライト グレー) で仕上げられています。コーティングは 500 時間の塩水噴霧テストに合格しています。すべてのドアとパネルのポリウレタンフォームガスケットによって密閉が実現され、IP3X 保護が保証されます。ケーブルコンパートメントはメインスイッチコンパートメントとは別に密閉されており、アークの伝播を防ぎます。

ロードブレークスイッチの設計

3 ポジションのロード ブレーク スイッチは、自動洗浄銀メッキ接点を備えた回転ブレード タイプです。アーク消弧室は、絶縁アークシュートと組み合わせた磁気ブローアウト原理を使用し、最大 630A の負荷電流の遮断とケーブル充電電流 (最大 10A) のオン/オフを可能にします。スイッチには 2 つの目に見えるブレーク ポジション (オープンおよびアース) と 1 つのクローズ ポジションがあり、すべて前面模倣パネルに明確に示されています。

ヒューズコンビネーションユニット

変圧器保護のため、当社の HXGN 空気絶縁シールリング メイン ユニットには、ヒューズ コンパートメントとストライカー操作のトリップ機構が統合されています。 1 つの相ヒューズが動作すると、ストライカーが負荷遮断スイッチを機械的にトリガーして 3 相すべてを開き、単相動作を防止します。ヒューズ コンパートメントはアース スイッチと連動しています。ヒューズ コンパートメントは、ロード スイッチが開き、アース スイッチが閉じている場合にのみ開くことができます。

断熱システム

すべてのバスバーと接続は、熱収縮チューブ (沿面強化タイプ) またはエポキシ粉体塗装で絶縁されています。フェーズバリアは、IEC 60243 に従ってクラス 1 と評価された耐アーク性を備えた DMC (生地成形コンパウンド) または SMC (シート成形コンパウンド) で作られています。 最小エアクリアランスは次のとおりです。

●12kV：相間125mm、アース間100mm

●24kV：相間220mm、対地間180mm

品質とテストの保証

各 HXGN 空気絶縁シールリング メイン ユニットは、出荷前に定期テストを受けます。

●主回路抵抗測定（マイクロオーム計）

●電源周波数耐電圧（12kVの場合42kV/1min、24kVの場合65kV/1min）

●誘導電圧耐量試験

●機械的動作試験（各スイッチ200サイクル）

●補助回路絶縁試験（2kV/1min）

● エンクロージャ保護検証 (IP3X または IP4X プローブテスト)

● 部分放電測定 (1.5x 定格電圧で <20pC)

アフターサービスへの取り組み

保証期間：出荷日より12ヶ月（有償サービス契約により24ヶ月または36ヶ月に延長可能）

技術サポート: 生涯無料の技術相談。通知から1時間以内に返答
