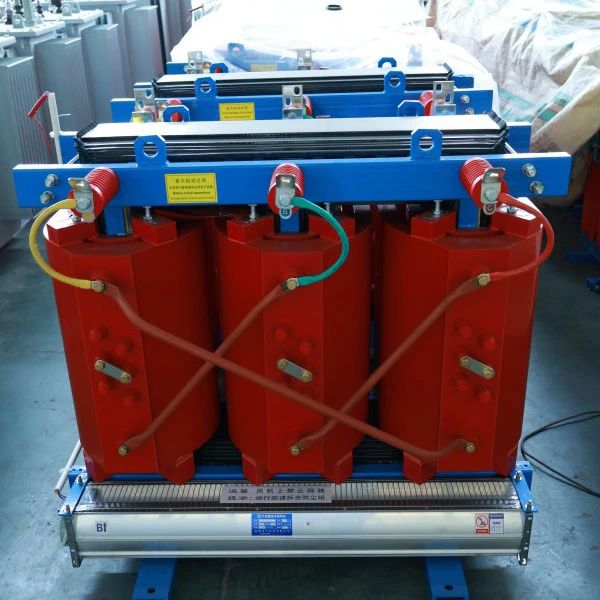

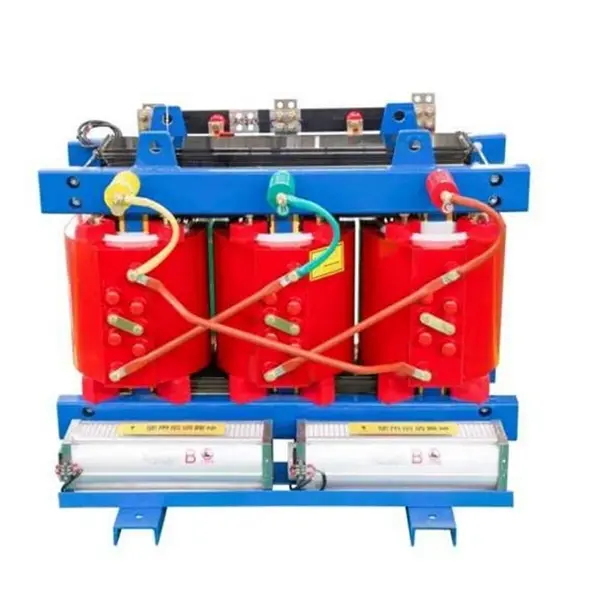

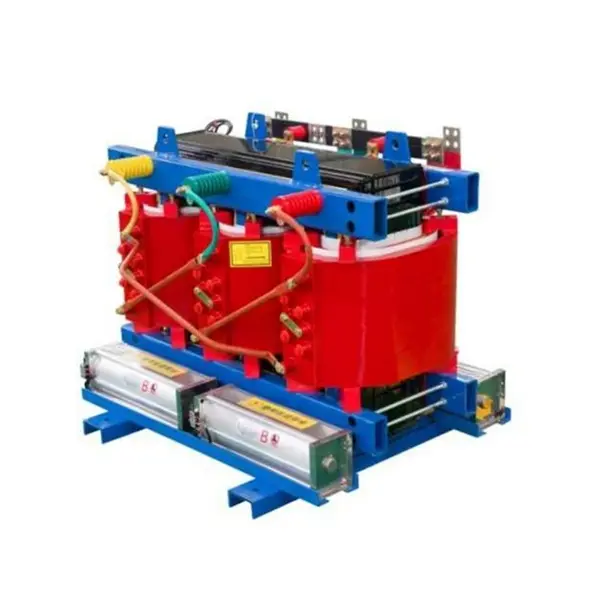

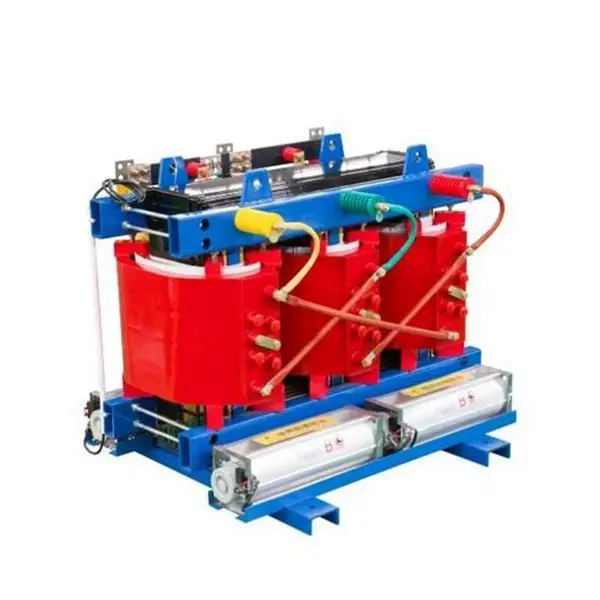

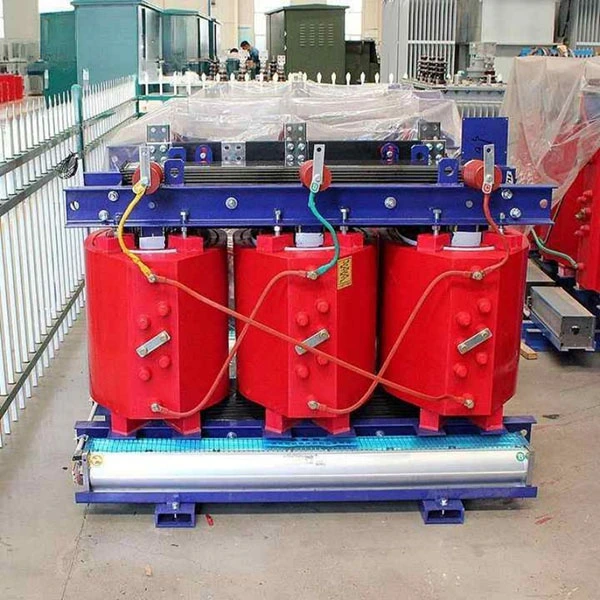

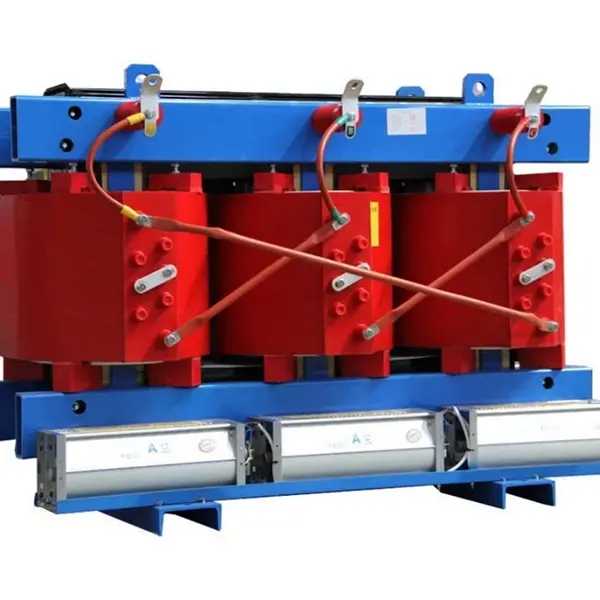

SCB13 800kva エポキシ樹脂キャスト電源変圧器

この装置は何ですか?

SCB13-800kVA エポキシ樹脂鋳造電源変圧器は、真空エポキシ樹脂鋳造プロセスを使用して製造された三相電源変圧器です。これは、エネルギー効率の高い乾式変圧器ファミリーに属します。

モデルコードの内訳:

● S – 三相

● C – キャスト樹脂 (エポキシ)

● B – 低電圧フォイル巻線

● 13 – エネルギー効率レベルを表すパフォーマンス シリーズ コード

それは何をするのですか？

この装置の中核機能は、高電圧 (10kV または 35kV) を低電圧 (400V/380V) に降圧し、さまざまな電気負荷に安全で安定した電力を供給することです。従来の油入変圧器と異なり、冷却用の絶縁油を使用しません。代わりに、エポキシ固体断熱材と自然空冷を組み合わせて動作します。

製品説明

SCB13-800kVA エポキシ樹脂キャスト電源トランスは、高効率、三相乾式変圧器最新の配電用に設計されています。エポキシ樹脂真空鋳造、低電圧フォイル巻線を特徴としており、GB 20052-2020 レベル 2 エネルギー効率基準 (レベル 1 に近い) を満たしています。省エネ、防火、信頼性が要求される用途に最適です。

定格は 800kVA、標準電圧比は 10kV/0.4kV (6kV、20kV、または 35kV にカスタマイズ可能)。オイルフリーのエポキシ固体絶縁体は漏電、火災、爆発のリスクを排除し、高層ビル、地下鉄、病院、データセンター、化学プラントに適しています。

主な電気的性能: 無負荷損失 ≤1090W、負荷損失 (120°C) ≤6260W、短絡インピーダンス 6% (4% ～ 10% で調整可能)、部分放電 ≤5pC、および 1 メートルでのノイズ ≤55dB。

インテリジェントな温度制御システム (PT100 センサー、自動ファン開始/停止、過熱アラームおよびトリップ) および BA システム統合のための RS485 通信を装備しています。 VPI 鋳造プロセスにより、防湿性と難燃性のカプセル化が保証されます。コアは高透磁率ケイ素鋼を使用し、段重ね継手を採用しています。標準保護 IP20 (IP23 オプション)。

30 年の設計寿命と最小限のメンテナンスを備えた SCB13-800kVA は、新規またはアップグレードされた配電システムにとって信頼性が高く経済的な選択肢です。

製品の用途

代表的な用途:

高層ビル、複合商業施設、病院、データセンター、地下鉄駅、空港、化学工場、再生可能エネルギーステーション、および防火性が重要な要件となるあらゆる場所。

製品の特徴

高効率とエネルギー節約 – 運用コストの削減

SCB11シリーズと比較して無負荷損失が20%～37%減少。負荷損失が 15% ～ 30% 削減

標準 800kVA 無負荷損失 ≤ 1090W、負荷損失 (120°C 時) ≤ 6260W

GB 20052-2020 レベル 2 エネルギー効率基準に適合。一部のパラメータはレベル 1 に達します

経済的利益の計算:

0.11 ドル/kWh で年間 8,000 時間の動作時間に基づくと、標準の SCB11 変圧器と比較して、年間約 2,000 ～ 2,700 ドルの電力節約になります。価格差は約3年で回収されます。

安全性と信頼性 - リスクゼロの耐火性と防爆性

主な利点:

自己消火性: エポキシ樹脂発火点 > 300°C;炎は広がらず、熱源を取り除くと自然に消えます。

オイルフリー設計: 油漏れ、火災、爆発のリスクを完全に排除します。油を閉じ込めるピットは必要ありません

高い耐短絡性能: 真空鋳造によって形成された高強度グラスファイバー強化構造により、耐短絡性能が 30% 以上向上

極めて低い部分放電: 部分放電は 5pC 未満に制御でき、絶縁劣化を大幅に遅らせます。

顧客の本当の懸念に対処する:

Q：高層ビルの地下に変圧器を設置する場合、消防検査で最も重視されるのは何ですか？

A: 消防当局は主に「延焼リスク」と「有毒煙の排出」に重点を置いています。当社のSCB13は、本質的に難燃性があり、燃焼時にハロゲン化有毒ガスを発生しないエポキシ樹脂鋳物を使用しています（GB/T 1094.11-2022に準拠）。これは、油入変圧器にはない大きな利点です。一級都市や二級都市の多くの商業施設や病院プロジェクトは、まさにこの機能のおかげで、厳格な防火審査に合格しています。

Q: 乾式変圧器は湿気に敏感です。南部地域では雨季でも働けるのでしょうか？

A: 従来の乾式変圧器は確かに湿気に敏感ですが、当社の SCB13 は真空鋳造プロセスを使用しており、エポキシ樹脂が巻線を完全に封止し、密閉された絶縁層を形成します。コアとクランプハードウェアには特別な防食処理が施されており、相対湿度 100% の環境でも通常の動作が可能です。停止後の再起動前の乾燥処理は不要です。

スマートモニタリング - 一目でわかる温度

標準インテリジェント温度制御システム:

リアルタイム温度監視のため、各相巻線に事前に埋め込まれた PT100 プラチナ抵抗センサー

コントローラーは三相巻線温度を周期的に表示 – 読みやすい

底部に取り付けられた冷却ファンを自動的に開始/停止します (>100°C で開始、<80°C で停止)

過熱アラーム (設定値調整可能) と過熱トリップ保護を提供します

低騒音動作 - 静かで無停止

測定データ:

800kVA 以下の場合、機器から 1 メートルの距離で測定した騒音レベル ≤ 55dB

45°完全段付きラップコアジョイントテクノロジー + 振動減衰パッドにより、騒音をさらに 5 ～ 8dB 低減できます。

強力な過負荷容量 – 最も重要なときに信頼性を発揮

過負荷機能パラメータ:

自然冷却 (AN) – 100% 負荷で継続的に動作可能

強制空冷 (AF) – 容量を 40 ～ 50% 増加可能

150%の定格負荷に2時間耐えることができます

アプリケーションシナリオ:

夏のピーク需要期間、重大なイベントの電力保護、1 つの変圧器が故障したときの一時的な負荷分散 - これらの「重大な瞬間」において、SCB13 の過負荷容量は電力供給の継続を保証します。

メンテナンスフリー – 手間も心配もありません

メンテナンスの利点:

オイルフリー – 定期的なオイルろ過やオイルクロマトグラフィーテストは必要ありません。

滑らかな巻取面でゴミがたまりにくい

可動部品がない – 故障率が極めて低い

日常のメンテナンスは、温度表示の確認と冷却空気ダクトの清掃だけで済みます。

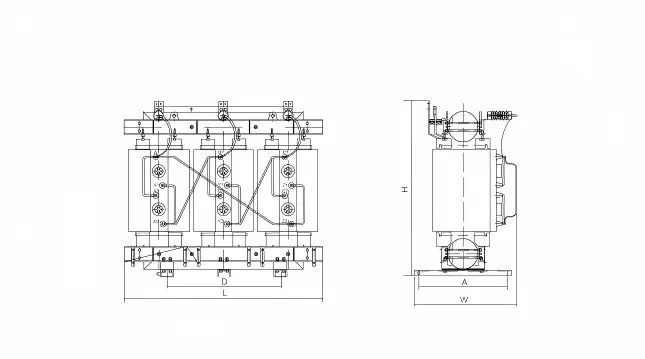

製品パラメータ（仕様）

アフターサービスへの取り組み

保証期間：出荷日より12ヶ月（有償サービス契約により36ヶ月または60ヶ月に延長可能）

技術サポート: 生涯無料の技術相談。選択段階での負荷計算とソリューションの最適化

フィールドサービス: 設置ガイダンス、試運転支援、障害対応 (保証期間中は無料、保証後は有償)

スペアパーツの供給: 温度コントローラー、ファン、センサー、その他の一般的なパーツを在庫しております。宅配便で翌日お届け
