GCS引出形低圧盤開閉装置

GCS 引出型低電圧パネル開閉装置は、最大 400 V の定格電圧 (絶縁定格は 1000 V に達します) および最大 4000 A の水平主母線定格電流で動作する三相 AC 産業システムにおける受電、配電、およびインテリジェントなモーター制御用に細心の注意を払って設計された高度な密閉型開閉装置アセンブリです。最新の低圧配電センターの中核バックボーンとして、この GCS 引出型低電圧盤開閉装置は、気中遮断器 (ACB)、モールドケース遮断器 (MCCB)、コンタクタ、サーマル過負荷リレー、プログラマブル ロジック コントローラ (PLC)、および多機能デジタル メーターを含む一次および二次コンポーネントの包括的なスイートを、標準化された完全に交換可能なモジュラー ドロワー ユニットに統合します。

製品パラメータ（仕様）

以下は、GCS 引出形低圧盤開閉装置の標準品の技術仕様表です。

製品の特徴と用途

Q1：このGCS引出形低圧盤開閉装置の機能的な特長は何ですか？

A: GCS引出形低圧盤開閉装置は、高い互換性と安全性が特長です。同じ定格の機能ドロワーは完全に互換性があり、緊急交換時の配線エラーを排除します。また、「オフポジション - テスト - オン」シーケンスを厳密に実行する精密な機械的インターロック機構も備えており、オペレータが負荷がかかった状態で回路を接続または切断することを防ぎます。さらに、高度な換気設計により、大電流回路の効果的な放熱が保証されます。

Q2: この開閉装置にはどのシナリオが最適ですか?

A: この GCS 引出型低電圧盤開閉装置は、無停電電源と迅速な障害回復が要求される分野に最適です。一般的な用途には、石油化学精製所 (ポンプおよびコンプレッサー制御用)、大規模製造プラント (自動生産ライン)、発電所補助システム、都市鉄道交通、商用タワー変電所などがあります。その引き出し設計により、ダウンタイムを最小限に抑える必要があるミッションクリティカルな環境に最適です。

制作内容

1. キャビネットフレームの製造 - 精密に設計された構造

Lugao Power の GCS 引出型低電圧パネル開閉装置のエンクロージャは、優れた平坦性と構造的完全性から選ばれた高品質の冷間圧延鋼板から始まります。すべてのスチールパネルは輸入されたCNCタレットパンチングおよび曲げセンターで加工され、曲げ角度精度は±0.5°以内、穴位置精度は±0.1mm以内を達成しています。フレームは成形後、脱脂、酸洗い、リン酸塩処理、静電エポキシ粉体塗装という多段階の表面処理を経て、180～200℃で焼き付けて硬質で耐食性の高い仕上げが施されます。組み立てられたキャビネットは IP30 ～ IP40 の保護を実現し、内部コンポーネントを塵、湿気、偶発的な接触から効果的に保護します。

2. バスバー システム – 高導電性銅コア

すべての主バスバー、垂直バスバー、分岐バスバーは純度 99.95% の電解銅 (T2 グレード) で製造されており、導電率 ≥ 98% IACS を保証します。バスバーの表面には、酸化を防止し熱放散を高めるために、錫メッキ、銀メッキ、または高電圧グレードの熱収縮絶縁スリーブで覆われた多層処理が施されています。各バスバー接合部は校正されたトルクツールで締め付けられ、トレーサビリティのためにマークが付けられ、長期的な信頼性を損なう可能性のある局所的なホットスポットを排除します。

3. 引き出しアセンブリ – 「3 パス」調整手順

すべての引き出し機能ユニットは、当社独自の 3 パス スライド調整を受けています。

1: ガイド レールは手動で取り付けられ、初期位置合わせのために調整されます。

2: 引き出しを無負荷状態で挿入および引き出して、機械的な滑らかさとラッチの係合を確認します。

3: 電気的導通テストでは、一次および二次プラグインの接触抵抗を監視しながら、ドロワーを複数回サイクルさせます。スムーズな動作の基準を満たすユニットのみが承認されます。

この厳密な手順により、各引き出しが楽に動き、移動範囲全体にわたって完璧な電気的接触が維持されることが保証されます。

4. 競争上の利点 – より厳しい公差と優れた接触

標準的な市場代替品と比較して、Lugao Power の製造上の利点は明白であり、測定可能です。

ガイドトラック公差制御: 引き出し機構のギャップを±0.5mmに維持します(業界一般は±1.0mm以上)。この厳しい公差により、動作中の引き出しの振動やたるみが防止され、一次接点の摩耗や過熱の主な根本原因が直接排除されます。

銀メッキ一次コネクタ: すべてのプラグイン接点は銅合金から製造され、厚さ 6μm 以上の銀メッキ層で仕上げられています。銀の低い接触抵抗と優れた抗酸化特性により、接続点での電力損失が大幅に低減され、GCS 引出し型低圧盤開閉装置全体の長期的な熱安定性とエネルギー効率が向上します。

認証と品質保証

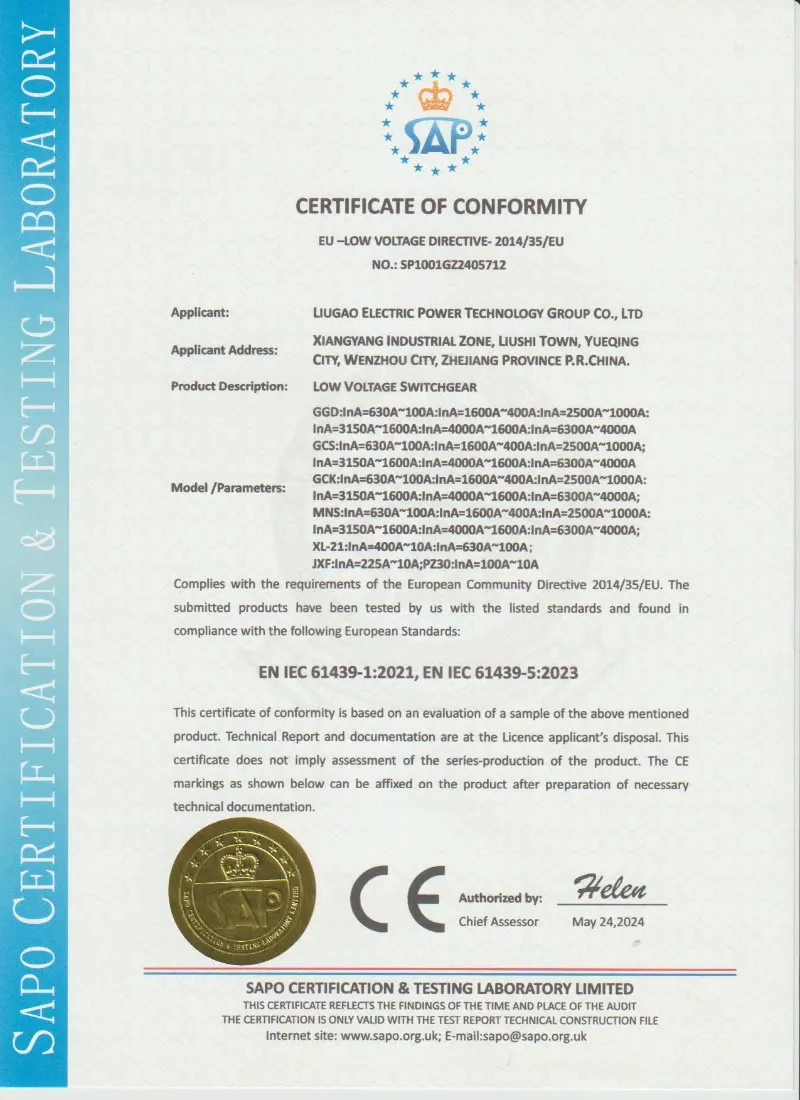

Lugao は、プロジェクトの技術要件と、IEC 61439-1/2 や GB/T 7251 などの該当する低電圧開閉装置規格に従って、GCS 引出型低電圧開閉装置を製造します。確認された技術協定に従って、出荷前に定期検査とテストレポートを提供できます。

• IEC 61439-1/2 に基づいた設計とテスト
• GB/T 7251ベースの製造と検査
• 電源周波数耐量試験
• 絶縁抵抗試験
• 引き出しユニットの機械的動作試験
• インターロック機能検査
• 二次配線と機能動作テスト
• バスバー接続トルク検査
• 出荷前の定期テストレポート
• ご要望に応じて工場検査写真をご利用いただけます



梱包、配送、アフターサービス

梱包と配送:

各 GCS 引出型低電圧パネル開閉装置は、湿気やほこりを防ぐために最初に PE フィルムで包まれ、次に鋼製ストラップで補強された燻蒸処理された頑丈な木箱に入れられます。当社では、デリケートな電子部品には真空密閉パッケージを採用し、輸送時の衝撃による損傷を防ぐために角を完全にカプセル化した保護コーナーを採用しています。標準的な輸送は 20GP/40HQ コンテナで行われ、投資を完全に保護するために世界有数の海上保険会社による保険が適用されます。




アフターサービス：

Lugao Power Co., Ltd. は、試運転日から 12 か月 (または納入日から 18 か月のいずれか早い方) の包括的な保証を提供します。当社のサービスには、年中無休のテクニカル ホットライン サポート、リモート ビデオ ガイダンス、および必要に応じて認定エンジニアによるオンサイト サービスが含まれます。正常な使用条件下で性能障害が発生した場合、無償で修理または交換部品を提供します。




お客様の質問と回答

Q: GCS 引出し型低圧盤開閉装置は、既存の母線路システムと互換性がありますか?

A: はい、互換性は厳密に守られています。この GCS 引出し型低電圧盤開閉装置の接続ライザー フランジは、上流の変圧器および下流の母線インターフェースと完全に位置が合うように構成されています。接続ポイントをカスタマイズできるよう、技術確認の段階でオンサイトの開閉装置レイアウト図面を提供してください。




Q: ドロワーが動作中に故障した場合はどうなりますか?完全にシャットダウンせずに修正できますか?

A: 正確に言えば、迅速なホットスワップがその中心的な利点です。その特定のコンパートメント内の回路ブレーカーを「オフ」にして、障害のあるユニットを取り出し、同じ定格のスペアを差し込むだけです。残りの GCS 引出型低電圧パネル開閉装置は動作を続け、数分以内に電力が復旧します。




Q: バスバーチャンバーのメンテナンス中にアークフラッシュ事故を防ぐにはどうすればよいですか?

A: 安全は最も重要です。メインバスバーコンパートメントと分岐バスバーコンパートメントは完全に区画化されています。引出ユニット室と垂直バスバー室の間に耐アークバリアを設置します。バスバーセクションにアクセスするときは、隣接するすべての機能ユニットを「切断/テスト」位置で安全に南京錠でロックできます。
